ПРОСЛУШКА ЖУЧОК ТРЕКЕР GSM GPS TK-102b

Принцип работы:

Вариант 1:

Вы делаете вызов со своего мобильного телефона на номер трекера

Трекер после запроса отсылает обратно на Ваш мобильный номер SMS с координатами местоположения

Вводите полученные координаты в систему Google Map и вы можете видеть на карте местоположение объекта

Вариант 2:

Вы регистрируетесь на сервисе отслеживания, настраиваете трекер на работу с этим сервисом, и в дальнейшем через интернет просматриваете на сервисе, его местоположение, маршруты, скорость и другие параметры в реальном времени.

Как это работает?

Вы настраиваете трекер через СМС команды, после полной настройки Вы можете:

1) Позвонить на трекер, он сбросит вызов и через 5 сек. пришлет в СМСке, координаты в виде прямой ссылки на карту Google MAPS, а также отдельно, долготу, широту, скорость и LAC (Location Area Code) сотовой сети.

2) Зайти на веб сервер, и там в реальном времени увидеть, где сейчас объект, его маршрут, какая скорость была на разных участках и т.д.

3) Получать предупреждение о начале движения автомобиля.

4) Получать предупреждение о превышении заданной скорости автомобиля.

5) Задавать ГЕО-ограду вокруг автомобиля, покидаю пределы которой, Вам будет выслано оповещение!

6) Оповещение о низком заряде батареи, вместе с координатами.

7) Проверка уровня сигнала GPS, GSM, заряд батареи.

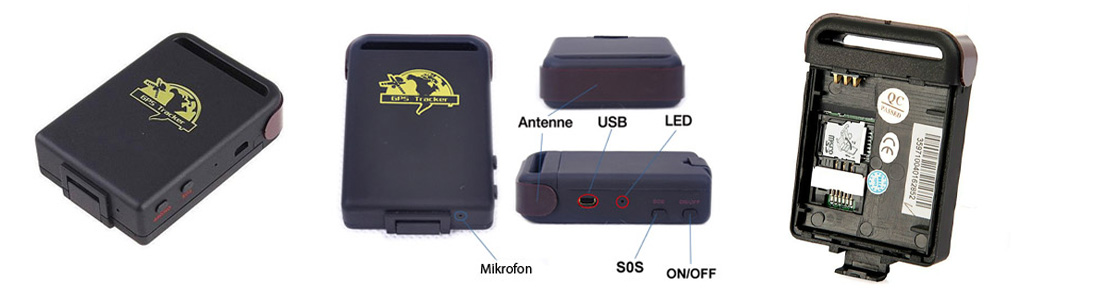

8) Кнопка SOS, при ее нажатии, идет сигнал оповещения на установленные номера, до тех пор пока Вы не пришлете команду отменны!

9) Встроенная память на 16000 точек, если трекер теряет GSM сигнал, он записывает координаты в память, как только GSM сигнал появляется он выгружает данные на сервер, также можно скопировать все точки себе на комп. через USB

10) Если отсутствует GPS сигнал, можно узнать примерное расположение через Location Area Code мобильного оператора.

Таким образом, GPS трекер TK-102 можно использовать как сигнализацию в автомобиле. Имеет кнопку SOS, при нажатии которой, трекер немедленно отсылает информацию о местонахождении объекта.
Дополнительные функции трекера:
Предупреждение о начале движения;
Предупреждение о выходе за пределы заданной зоны;
Предупреждение о превышении заданной скорости;
Тревожная кнопка SOS ― запрос о помощи;
Прослушивание обстановки вокруг трекера.

Трекер очень просто настраивается СМС командами. Трекер способен работать в двух режимах: режим передачи координат СМС сообщениями и режим отслеживании он-лайн через GPRS канал. Ниже я привожу коротко настройку трекера на собственном опыте используя представленный здесь трекер.

Очень важно! Перед настройкой необходимо снять запрос ПИН кода SIM карты с помощью мобильного телефона.

Режим передачи координат СМС сообщениями.
1. Проводим инициализацию трекера. Высылаем на номер SIM-карты, установленной в трекер, команду в формате:
begin+пароль
По умолчанию установлен заводской пароль 123456, который можно будет сменить на другой. Пример команды:
begin12345.
В ответ трекер должен прислать ответное сообщение об успешном приёме команды:
begin ok!
2. Добавляем авторизированный номер, которые будет использоваться для управления трекером:
admin+пароль+пробел+номер мобильного телефона
пример:
admin123456 +380504324567
В ответ получаем подтверждение:
admin ok!
3. Делаем входящий звонок на трекер с авторизированного номера и получаем координаты положения трекера, а также прямую ссылку на Google Maps с положением трекера.

Режим отслеживания он-лайн через GPRS канал
Производитель трекера предоставляет годовую подписку на свою личную платформу он-лайн трекинга: http://www.19gps.net
ID для входа является 0+последнии 11 цифр IMEI номера трекера. Пример:
IMEI- номер 355227042457770
ID для входа – 027042457770
Параметры платформы www.19gps.net:
IP:118.193.48.237
PORT:7018
1. Проводим инициализацию трекера. Высылаем на номер SIM-карты, установленной в трекер, команду в формате:
begin+пароль
По умолчанию установлен заводской пароль 123456, который можно будеть сменить на другой. Пример команды:
begin12345
В ответ трекер должен прислать ответное сообщение об успешном приёме команды:
begin ok!
2. Добавляем авторизированный номер, которые будет использоваться для управления трекером:

admin+пароль+пробел+номер мобильного телефона
пример:
admin123456 +380504324567
В ответ получаем подтверждение:
admin ok!
3. Устанавливаем точку доступа GPRS для выхода трекера в інтернет. Мной использовался пакет МТС. Команда:
apn+пароль+пробел+имя точки доступа
Пример команди для пакета МТС:
apn123456 internet
В ответ получаем подтверждение:
apn ok!
4. Устанавливаем адрес для отсылки пакетов. Для платформы www.19gps.net команда:
adminip123456 118.193.48.237 7018
5. Устанавливаем периодичность отсылки отчётчётов местоположения. Для одного отчёта в 30 секунд команда:
t030s***n123456
В ответ получаем подтверждение:
t030s***n ok!
6. Переводим трекер в режим он-лайн. Команда:
gprs123456
В ответ получаем подтверждение:
gprs ok!
7. В конце отсылаем команду:
tracker123456
В ответ получаем подтверждение:
tracker ok!
8. Вводим за адресом www.19gps.net ID и пароль трекера и смотрим приходят ли обновления с трекера.

Режим автоотчёта о местоположении

В этом режиме устройство рассылает СМС-сообщения со сведениями о положении объекта на управляющий номер через заданные интервалы времени

На трекер посылается SMS формата:

t030s005n+пароль пользователя

- где 030 (3 цифры,максимальное значение=255) - интервал 30, s -секунды, m -минуты, h- часы, 005 -
количество отчетов, то есть трекер после этой команды будет присылать 5 отчетов с интервалом
в 30 секунд.
Например: t015m010n123456 - 10 отчетов с интервалом 15 минут.
Для программирования автоматического отчета без ограничения количества отчетов на трекер посылается SMS формата:

t030s***n+пароль пользователя,

в приведенном примере трекер через каждые 30 секунд будет

посылать отчет о месторасположении без ограничения количества запросов

Для прекращения автоотчета на трекер посылается сообщениеnotn+пароль пользователя

Примечание: интервал между отчётами не может быть меньше 20 секунд

Настройка поведения трекера при входящем звонке

На входящий звонок трекер Xexun TK-102 может реагировать 2 способами:

1) Отправить SMS-сообщения с координатами объекта на номер звонящего или авторизованные номера телефонов (если он находится в режиме трекинга)

2) "Снять трубку" и позволить прослушать обстановку возле устройства (режим прослушивания)

По умолчанию установлен режим трекинга. Чтобы активировать режим прослушивания необходимо отправить сообщение: monitor+пароль пользователя

Для того, чтобы снова вернуться в режим трекинга отправьте сообщение:
tracker+пароль пользователя

"Электронный забор"

В режиме «Электронный забор» задаются координаты верхней левой и нижний правой точки участка, окруженного «электронным забором». При включенном режиме «электронный забор», если трекер покидает участок, ограниченный «электронным забором», он посылает текущие координаты на управляющие телефонные номера. Если устройство уже движется вне "огороженного" участка, то данная функция будет неактивна.

Формат команды: stockade+пароль пользователя+пробел+широта1,долгота1;широта2,долгота2

широта1,долгота1 - координаты крайней левой верхней точки участка.

широта2,долгота2 - координаты крайней правого нижнего точки участка.

Отключение "электронного забора": nostockade+пароль пользователя

Контроль превышения скорости

В случае превышения скорости движения трекера выше запрограммированной он
посылает сообщение на авторизовнные номера.
Пошлите SMS на трекер следующего формата:

speed+пароль пользователя+пробел+предел скорости

speed123456 080 - для ограничения скорости 80км/час

Для удаления функции ограничения скорости пошлите SMS формата:

nospeed+пароль пользователя

При превышении скорости трекер посылает сообщение на авторизованные номера
следующего вида : speed+предел скорости!+информация о координатах . Далее трекер будет
проверять скорость через каждые 10 минут и сигнализировать при превышении.

Уведомление о начале движения

Функция позволяет получать сигнал от трекера при начале движения.

Функция устанавливается посылкой SMS формата:

move+пароль пользователя

Деактивация функции производится посылкой SMS трекеру формата:nomove+пароль пользователя
Деактивация невозможна после начала движения.
Сообщение трекера при начале движения move!+координаты

Кнопка SOS

При нажатии кнопки SOS в течении 3 секунд трекер посылает сообщение о помощи с координатами на все
авторизованные номера: help me + координаты объекта. Сообщение будет посылаться каждые
3 минуты. Для остановки необходимо с любого авторизованного номера послать ответное
SMS на трекер с командой "help me!"
В ответ трекер пошлет уведомление "Help me ok!" и прекратит посылать сообщения

Сигнализация о низком уровне заряда батареи

Функция установлена на заводе. При разряде батареи, когда напряжение становится менее 3.7V,
трекер сообщает на авторизованные номера об этом в следующем виде: battery+координаты
Сообщение повторяется каждые 30 минут пока батарея не будет заряжена.

Установка режима GPRS

Для перевода трекера в режим GPRS необходимо произвести следующие настройки:

1. Определить точку доступа в интернет в соответствии с настройками сотового оператора, услугами которого Вы будете пользоваться. Для этого на трекер необходимопослать SMS с командой:

apn+пароль пользователя+пробел+адрес точки доступа

Для оператора сотовой связи МТС SMS будет следущего вида: apn123456 internet.mts.ru

Логин для точки доступа:

apnuser+пароль пользователя+пробел+APN логин.

Для оператора сотовой связи МТС SMS будет следущего вида: apnuser123456 MTS

Пароль для точки доступа:

apnpasswd+пароль пользователя+пробел+пароль к точке доступа

Для оператора сотовой связи МТС SMS будет следущего вида: apnpasswd123456 MTS

2. Для передачи данных от трекера на сервер, который будет обрабатывать полученную информацию, необходимо указать IP адрес сервера и номер порта:

adminip+123456+space+IP address+space+port

Например для системы GPS мониторинга MasterTracking, SMS будет следущего вида: adminip123456 188.40.125.149 4450

Для отказа от передачи данных в режиме GPRS пошлите SMS формата:

noadminip+пароль пользователя

Как узнать IMEI gps трекера Xenun TK-102?

Отправьте команду:imei+пароль пользователя В ответ вы получите sms с 15-значным imei-номером трекера

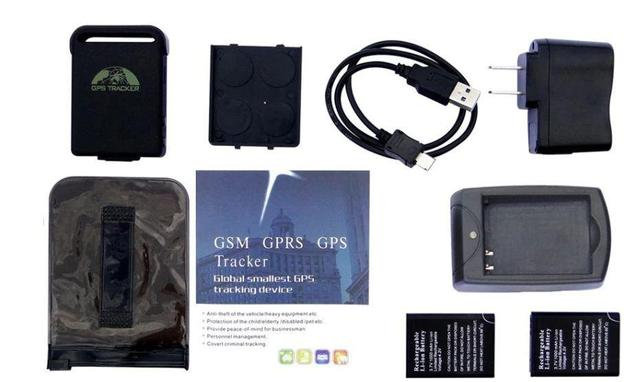

В комплект входит:

1 х GPS/GSM Трекер (маячок) TK102B
1 х USB шнур (для зарядки)
1 х Руководство пользователя (англ)
1 х Зарядное USB
1 х Док. станция для зарядки аккумуляторов
2 х Аккумулятор
1 х Дополнительная крышка с магнитами
1 х Непромокаемый защитный чехол
